OSI 모델 1계층 - 물리 계층

1. 물리 계층이란

컴퓨터와 네트워크 장비를 연결하는 계층

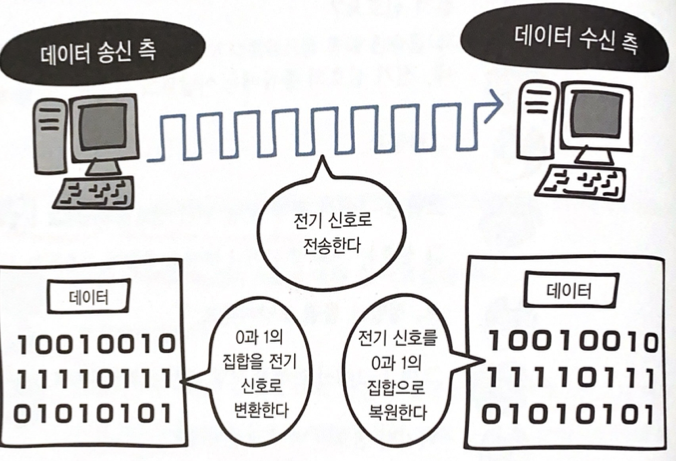

0과 1만으로 이루어진 디지털 데이터를 전기 신호로 변환하는 계층



전기신호
1) 아날로그 신호
물결 모양의 전기 신호로 전화 회선이나 라디오 방송에 사용

2) 디지털 신호
막대 모양으로 컴퓨터 데이터 송수신에 사용

2. 랜카드

0과 1로 이루어진 디지털 데이터를 전기 신호로 변환하는 부품

메인 보드에 포함될 경우 내장형 랜 카드라고 함



3. 트위스트 페어 케이블

유선 네트워크 전송 매체 중 하나로 데이터가 흐르는 물리적인 선로

일반적으로 랜 케이블, 랜선이라고 함

UTP 케이블과 STP 케이블로 나뉨



UTP 케이블	STP 케이블
Unshielded Twisted Pair Cable	shielded Twisted Pair Cable
구리 선 여덟 개를 두 개씩 꼬아 만든 네 쌍의 전선	구리 선 여덟 개를 두 개씩 꼬아 만든 네 쌍의 전선
실드로 보호되어 있지 않음	실드로 보호
노이즈 영향을 받기 쉬움	노이즈의 영향을 매우 적게 받음
저렴함	비쌈

노이즈
: 케이블에 전기 신호가 흐를 때 발생



4. 랜케이블

다이렉트 케이블	크로스 케이블
구리 선 여덟 개를 같은 순서로 커넥터에 연결	1번과 2번 케이블을 3번과 6번에 연결
컴퓨터와 스위치를 연결할 때 사용	컴퓨터 간에 직접 랜 케이블로 연결할 때 사용
1번과 2번으로 양쪽 컴퓨터가 데이터 수신 시 데이터 충돌 발생	1번과 2번으로 양쪽 컴퓨터가 데이터 수신 시 데이터 충돌 발생 X
1번, 2번, 3번, 6번 구리 선만 사용



5. 물리 계층 네트워크 장비

전기 신호를 정형하고 증폭하는 기능을 가진 네트워크 중계 장비

통신하는 상대방이 멀리 있을 때 사용

다른 네트워크 장비가 리피터 기능을 지원하기 때문에 요즘은 거의 쓰지 않음

1:1 통신만 가능



6. 허브

전기 신호를 정형하고 증폭하는 기능을 가진 네트워크 중계 장비

허브에 도착하는 동안 노이즈의 영향으로 변동된 파형을 정상적으로 되돌림

실제로 통신하는 통로인 포트를 여러 개 가지고 있음

리피터 허브라고도 불리지만, 1:1 통신만 가능한 리피터와 달리 1:n 통신이 가능



해당 포트를 제외한 나머지 포트도 같은 데이터를 받아 비효율적이기 때문에 더미 허브라고 불림
